三端双向可控硅 BTA204 TO-252
中名（东莞）电子有限公司
24小时咨询热线：13923893195
服务介绍：专注 14 层 6oz 高层厚铜线路板定制，采用国际领先的 S1000-2M 高速材料，具备优异的介电性能与信号完整性，满足高速信号传输需求。6oz 厚铜设计大幅提升电流承载能力与散热效率，确保在高功率应用下的稳定性与可靠性。表面采用沉金工艺处理，抗氧化性强、接触电阻低，显著提升焊接质量与使用寿命。该产品广泛应用于电源模组、服务器电源、通信设备等高端领域，为您的高要求项目提供坚实保障。我们支持灵活定制，提供专业技术支持与严格品质管控，助力您的产品性能更上一层楼。
服务介绍：聚焦高精密 PCB 板定制，深度适配通信设备、医疗电子、工业控制等高端领域需求，以精细化工艺与严苛品控保障板件性能。支持阻焊桥工艺加工，可精准隔离相邻焊盘，有效提升线路密度与抗干扰能力；同步提供过孔塞油处理，杜绝孔内氧化、进尘，强化板件防潮性与使用寿命。针对高频、高速场景，能精准满足阻抗控制需求（如 50Ω/75Ω 等常规规格），确保信号传输稳定；可定制电金手指，具备高耐磨性、低接触电阻特性，适配频繁插拔的连接器场景。同时实现线路超高精密加工，最小线宽 / 线距可达 3mil/3mil，兼顾复杂电路布局与信号完整性。全程配备技术团队跟进，结合多层检测流程，为高要求项目提供可靠定制方案。
服务介绍：深圳市奔强电路有限公司研发生产的 4G 光模块 PCB 线路板，聚焦光纤通信领域对 “高速信号传输 + 精密集成” 的核心需求，为光纤通信设备提供理想电路载体。产品采用生益 S1000-2M 优质材质，具备出色的介电性能与信号完整性，能稳定支撑 4G 光模块的高速数据传输，同时适应通信设备运行环境的稳定性要求。生产工艺上，采用表面镀金及局部镀厚金处理，不仅提升焊点抗氧化性与接触可靠性，还能满足模块关键区域的高耐磨、低损耗需求。在精密加工方面，最小孔径可达 0.15mm，最小线宽线距达 120/85um，精准适配光模块高密度布线与小型化设计。全程执行严格品控流程，确保每块线路板兼具性能稳定性与工艺精密性，为光纤通信设备的高效运行提供坚实保障。
服务介绍：聚焦汽车通信领域核心需求，专业提供 2 阶 HDI 板定制，以高可靠性、高密度特性适配车载通信模块，为汽车智能网联系统筑牢电路承载基础。采用生益 S1000-2M 优质基材，具备优异的耐温性、抗干扰能力与信号完整性，能稳定应对汽车行驶中的高低温、振动等复杂环境，保障通信模块持续稳定运行。生产环节融合表面沉金工艺与激光钻孔技术：沉金处理提升焊点抗氧化性与接触可靠性，适配车载长期使用需求；激光钻孔实现微小孔径加工，满足 2 阶 HDI 板高密度布线要求，助力通信模块小型化、集成化设计。作为汽车通信领域的关键电路载体，我们全程执行汽车级品控标准，从原料到成品层层检测，为车载通信设备提供高性能、高耐用的线路板解决方案。
服务介绍：专为无人机摄像系统打造高密度 PCB 线路板，满足高速信号传输与高集成度设计需求。采用生益 S1000-2M 优质基材，介电常数稳定、信号损耗低，保障图像数据高效、无失真传输。表面沉厚金工艺处理，抗氧化、耐腐蚀，提升焊点可靠性与插拔寿命，适应复杂飞行环境。高密度布线能力支持高像素摄像头与多传感器集成，为无人机航拍、巡检、测绘等应用提供稳定、可靠的电路承载平台。我们提供专业技术支持与严格质检，确保每一块线路板性能卓越，助力您的无人机摄像系统稳定运行。
搅拌机用可控硅 T1235 TO-263 12A贴片可控硅贴片双向可控硅搅拌机用可控硅T1235的产品特征：NPNPN 五层结构的硅双向器件P 型对通扩散隔离台面玻璃钝化工艺背面多层金属电极工作结温高，换向能力强高电压变化率 dV/dt大电流变化率 dI/dt符合 RoHS 规范封装形式：TO-263搅拌机用可控硅T1235的脚位图：搅拌机用可控硅T1235的应用： 加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器搅拌机用可控硅T1235的极限参数(TCASE=25℃)：符号参数数值单位VDRM/VRRM断态重复峰值电压600/800VIT(RMS)通态均方根电流12AITSM通态不重复浪涌电流120I2tI2t 值78A2sdIT/dt通态电流临界上升率50A/μsIGM门极峰值电流4APG(AV)门极平均功率1WTSTG存储温度-40~+150℃Tj工作结温-40~+125搅拌机用可控硅T1235的电特性：符号参数数值单位IGT门极触发电流≤35mAVGT门极触发电压≤1.3VVGD门极不触发电压≥0.2IH维持电流≤35mAIL擎住电流 I-III≤50擎住电流 II≤60dVD/dt断态电压临界上升率≥500V/μsVTM通态压降≤1.55VIDRM/IRRM断态重复峰值电流VD=VDRM/VRRM,TJ=25℃≤5μA断态重复峰值电流VD=VDRM/VRRM,TJ=125℃≤1mA
16A 三端双向可控硅 T1610 插件双向可控硅一、T1610的脚位图：二、T1610的特点：NPNPN 五层结构的硅双向器件P 型对通扩散隔离台面玻璃钝化工艺背面多层金属电极工作结温高，换向能力强高电压变化率 dV/dt大电流变化率 dI/dt符合 RoHS 规范封装形式：TO-220A三、T1610的应用： 加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器四、T1610的极限参数(TCASE=25℃)：符号参数数值单位VDRM/VRRM断态重复峰值电压600/800VIT(RMS)通态均方根电流16AITSM通态不重复浪涌电流160I2tI2t 值144A2sdIT/dt通态电流临界上升率50A/μsIGM门极峰值电流4APG(AV)门极平均功率1WTSTG存储温度-40~+150℃Tj工作结温-40~+125五、T1610的电特性：符号参数数值单位IGT门极触发电流≤10mAVGT门极触发电压≤1.3VVGD门极不触发电压≥0.2IH维持电流≤15mAIL擎住电流 I-III≤25擎住电流 II≤30dVD/dt断态电压临界上升率≥40V/μsVTM通态压降≤1.55VIDRM/IRRM断态重复峰值电流VD=VDRM/VRRM,Tj=25℃≤5μA断态重复峰值电流VD=VDRM/VRRM,Tj=125℃≤1mA
三象限双向可控硅 T1610 TO-220F 塑封可控硅一、T1610的脚位图：二、T1610的应用： 加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器三、T1610的特点：NPNPN 五层结构的硅双向器件P 型对通扩散隔离台面玻璃钝化工艺背面多层金属电极工作结温高，换向能力强高电压变化率 dV/dt大电流变化率 dI/dt符合 RoHS 规范封装形式：TO-220F四、T1610的极限值：符号参数数值单位VDRM/VRRM断态重复峰值电压600/800VIT(RMS)通态均方根电流16AITSM通态不重复浪涌电流160I2tI2t 值144A2sdIT/dt通态电流临界上升率50A/μsIGM门极峰值电流4APG(AV)门极平均功率1WTSTG存储温度-40~+150℃Tj工作结温-40~+125五、T1610的电性能：符号参数数值单位IGT门极触发电流≤10mAVGT门极触发电压≤1.3VVGD门极不触发电压≥0.2IH维持电流≤15mAIL擎住电流 I-III≤25擎住电流 II≤30dVD/dt断态电压临界上升率≥40V/μsVTM通态压降≤1.55VIDRM/IRRM断态重复峰值电流VD=VDRM/VRRM,Tj=25℃≤5μA断态重复峰值电流VD=VDRM/VRRM,Tj=125℃≤1mA六、T1610的封装外形尺寸：
贴片可控硅 BTB16 TO-263 高结温可控硅 晶闸管引脚排列高结温可控硅 BTB16的产品特点：NPNPN 五层结构的硅双向器件P 型对通扩散隔离台面玻璃钝化工艺背面多层金属电极工作结温高，换向能力强高电压变化率 dV/dt大电流变化率 dI/dt符合 RoHS 规范封装：TO-263高结温可控硅 BTB16的应用： 高结温可控硅 BTB16应用于：加热控制器、调速控制器、洗衣机、搅拌机、果汁机、电动工具、吸尘器等家用电器。高结温可控硅 BTB16的极限值(TCASE=25℃)：符号参数数值单位VDRM/VRRM断态重复峰值电压600/800VIT(RMS)通态均方根电流16AITSM通态不重复浪涌电流160I2tI2t 值140A2sdIT/dt通态电流临界上升率50A/μsIGM门极峰值电流4APG(AV)门极平均功率1WTSTG存储温度-40~+150℃Tj工作结温-40~+125高结温可控硅 BTB16的电特性：符号参数数值单位SWCWBWIGT门极触发电流≤10≤35≤50mAVGT门极触发电压≤1.3VVGD门极不触发电压≥0.2IH维持电流≤15≤30≤50mAIL擎住电流 I-III≤25≤50≤70擎住电流 II≤30≤60≤80dVD/dt断态电压临界上升率≥40≥500≥1000V/μsVTM通态压降≤1.55V高结温可控硅 BTB16的封装外形尺寸：
12A塑封可控硅 T1210 TO-220F 双向晶闸管 三端可控硅T121012A塑封可控硅 T1210的脚位图：12A塑封可控硅 T1210的极限值：断态重复峰值电压 VDRM/VRRM ：600/800V通态均方根电流 IT(RMS) ：12A通态不重复浪涌电流 ITSM ：120A通态电流临界上升率 dIT/dt ：50A/μs门极峰值电流 IGM ：4A门极平均功率 PG(AV) ：1W存储温度 TSTG ：-40~+150℃工作结温 Tj ：-40~+125℃12A塑封可控硅 T1210的应用： 加热控制器、马达调速控制器、麻将机、搅拌机、直发器、面包机等家用电器12A塑封可控硅 T1210的电特性：符号参数数值单位IGT门极触发电流≤10mAVGT门极触发电压≤1.3VVGD门极不触发电压≥0.2VIH维持电流≤15mAIL擎住电流 I-III≤25mA擎住电流 II≤30mAdVD/dt断态电压临界上升率≥40V/μsVTM通态压降≤1.55VIDRM/IRRM断态重复峰值电流VD=VDRM=VRRM,TJ=25℃≤5μA断态重复峰值电流VD=VDRM=VRRM,TJ=125℃≤1mA12A塑封可控硅 T1210的封装外形尺寸：

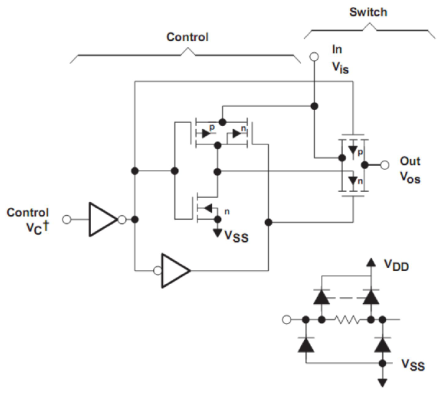

四双向模拟开关 CD4066 DIP14/SOP14 14脚模拟开关电路四双向模拟开关 CD4066的描述： CD4066 是四双向模拟开关，主要用作模拟或数字信号的多路传输,具有比较低的导通 阻抗,导通阻抗在整个输入信号范围内基本不变。CD4066 由四个相互独立的双向开关组成，每个开关有一个控制信号，开关中的 p 和 n 器件在控制信号作用下同时开关。这种结构消除了开关晶体管阈值电压随输入信号的变化，因此在整个工作信号范围内导通阻抗比较低。与单通道开关相比，具有输入信号峰值电压范围等于电源电压以及在输入信号范围内导通阻抗比较稳定等优点。当模拟开关的电源电压采用双电源时，例如=+5V, =-5V（均对地 0V 而言），则输入电压对称于 0V 的正、负信号电压（+5V ~ -5V）均能传输。这时要求控制信号 C=“1”为+5V，C=“0”为-5V，否则只能传输正极性的信号电压。四双向模拟开关 CD4066的特点：低静态功耗高关态阻抗极低的漏电流通道间无串扰四双向模拟开关 CD4066的逻辑图：四双向模拟开关 CD4066的极限值：参数数值电源电压范围-0.5V~18V输入电压范围-0.5V~VDD+0.5V存储温度范围-65℃~150℃焊接温度(10S)260℃
降压电路 LC51A 降压IC 汽车充电器用 精简型降压芯片降压电路 LC51A的描述： LC51A 是精简型 DC-DC 降压变换器集成电路，内含温度补偿的参考电压源（1.25V）、比较器、 能有效限制电流及控制工作周期的振荡器、驱动器及大电流输出开关管等，外配少量元件，就能组成 DC-DC 降压电路。与 34063 产品比较，可达到使用最少的外接元件构成开关式降压变换器，广 泛适用于汽车充电器、直流降压变换器等产品。降压电路 LC51A的特点：工作电压范围宽：10V~26V输出电流限制功能和输出电流保护功能静态 电流小输出最大电流可达 0.7A工作频率可达 120KHz输出电压范围：5.1V±3%封装形式：Qipai8、SOP8、ESOP8、DIP8降压 电路 LC51A的内部结构图：降压电路 LC51A的极限值：参数名称符号MINMAX单位电源电压（空载）VCC28V电源电压（重载）VCC26V输出开关管电流ISW0.9A功耗PD1.25W工作环境温度TA0+70℃贮存温度Tstg-20+120降压电路 LC51A的电特性：（VCC=12V，TA=0℃~60℃，除非另外规定）参 数名称测试条件MINTYPMAX单位电源电压 VCC接应用电路，空载101226V电源 电流 ICCVSC=VCC=12V，接应用电路，无负载5mA线性调整Vin=12V~25V,IO=700mA20mV负载调整Vin=12V，IO=50mA~700mA100mV输出纹波Vin=12V,IO=700mA100mVp-p短路电流Vin=25V,RL=0.1Ω0.8AVin=12V,RL=0.1Ω1.1A频率VCC=12V,IO=700mA120KHz效率VCC=12V,IO=700mA80%直流放大倍数 hfeISW=1A,VCE=5V,TA=25℃50120集电极漏电流 ICVCE=28V0.03μA
桥工音频功放 8002A SOP8 3W 单声道带关断模式音频功率放大器8002A的概述： 8002A 是一款 AB 类，单声道带关断模式，桥式音频功率放大器。在输入 1KHz,5V 工作电压 时 ， 最 大 驱动功 率 为 ： 3W,(4Ω 负 载 ，THD<10%)，2W,(4Ω负载，THD<1%); 音频范围内总谐波失真噪音小于 1%（20Hz·20KHz）8002A 应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。8002A 输出不需要外接耦合电容或上举 电容、缓冲网络、反馈电阻。 8002A 采样 SOP 封装，特别适用于低功耗、小体积的便携式系统。8002A 可以通过控制进入休眠模式，从而减少功耗：8002A 内部有过热自动关断保护机制。8002A 工作稳定,且单位增益稳定。通过配置外围电阻可以调整放大 器的电压增益，方便应用。是一款深受市场欢迎，用户认可度高的典型芯片。8002A的应用：个人电脑便携式消费类电子产品无源扬声器玩具及游戏机8002A的芯片功能主要特性：输出功率高（4Ω,1KHz 频率），THD+N<10%,(3w);THD+N<1%,(2W) .掉电模式漏电流小：22µA（典型）采样 SOP8 封装外部增益可调宽工作电压范围 2.2V-5.5V不需驱动输出耦合电容、自举电容和缓冲网 络 单位增益稳定8002A的内部原理框图：8002A的封装外形尺寸图：
3W 单声道音频功率放大器 8002B SOP-8 无源扬声器用8002B的概述： 8002B 是一款 AB 类，单声道带关断 模式，桥式音频功率放大器。在输入 1KHz,5V 工作电式音频功率放大器。在输入 1KHz,5V 工作电THD<10%)，2W,(4Ω负载，THD<1%); 音频范围内总谐波失真噪音小于 1%（20Hz·20KHz）8002B 应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。8002B 输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。 8002B 采样 SOP 封装，特别适用于低功耗、小体积 的便携式系统。8002B 可以通过控制进入休眠模式，从而减少功耗：8002B 内部有过热自动关断保护机制。8002B 工作稳定,并且单位增 益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。是一款深受市场欢迎，用户认可度高的典型芯片。8002B的应用领域：个人电脑便携式消费类电子产品无源扬声器玩具及游戏机8002B的芯片功能主要特性：输出功率 高（4Ω,1KHz 频率），THD+N<10%,(3w);THD+N<1%,(2W) .掉电模式漏电流小：25µA（典型）采样 SOP8 封装外部增益可调宽工作电压范围 2 V-6.5V不需驱动输出耦合电容、自举电容和缓冲网络单位增益稳定5V输入，关断电压 ，开启电压1.2V 8002B的内部原理框图：8002B的典型应用图：
马达驱动IC LC116 SOT23-6 直流驱动电路 LC116 电机驱动芯片马达驱动IC LC116的描述： LC116是为专门为低电压下工作的系统而设计的单通道玩具直流电机驱动集成电路。它具有H桥驱动器, 采用导通电阻非常小的P-MOS和N-MOS功率晶体管作为开关管，可在瞬间提供大电流，提高了系统的安全性 。 LC116 内置温度保护功能，当负载电机堵转或者输出短路时，LC116 输出电流会瞬间增大，将会导致 LC116 的内部温度急剧升高，当内部温度超过温度保护电路设置得极限温度点(典型值150℃)后，内部电路将关断功率开关管，切断负载电流。内 置的温度迟滞电路，确保电路恢复到安全温度后，可重新启动。马达驱动IC LC116的特性：内置PMOS/NMOS功率开关的H桥驱动器；可实现负载电机正转/反转/停止/刹车四个功能；极小的待机电流 (0.1uA)；很小的静态工作电流(300uA,VDD=3V)；宽电压工作范围(1.8V~6.5V)；低输出阻抗，持续1A，峰值1.5A电流输出能力； 内置带迟滞效 应的热保护功能 (TSD)； 马达驱动IC LC116的应用：2-5节 电池场合玩具马达驱动;电子玩具机器人;马达驱动IC LC116的脚位图：马达驱动IC LC116的极限参数：(TA=25℃)符号参 数数值单位INPUT逻辑控制电平5VVDD输出电源电压7.5VIOUT通道峰值输出电流1.5APD功耗0.7WθJA热阻180℃/WTOP工作温度范围-20~+85℃TJ结温150℃TSTORE存储温度-55~150℃TLT焊接温度260℃/10S
